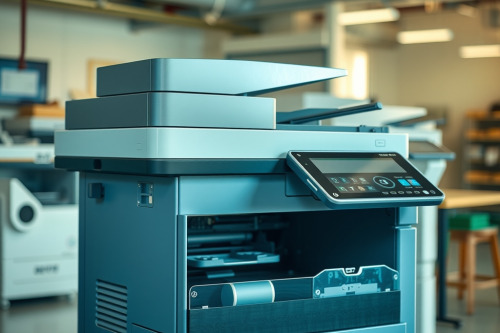

Cụm sấy máy photocopy văn phòng: Cấu tạo và chức năng

Cập nhật: 2026-10-24 · Tác giả: Máy văn phòng Việt Nhật

15 năm trực tiếp cầm mỏ hàn và tuốc-nơ-vít xử lý hàng nghìn ca máy văn phòng, tôi nhận thấy nhiều anh em quản lý thiết bị rất sợ gặp sự cố in ấn. 90% các pan bệnh sống mực, rơi chữ hay kẹt giấy liên tục ở cửa xả đều xuất phát từ cụm sấy máy photocopy văn phòng. Hiểu rõ bộ phận này giúp bạn làm chủ chiếc máy đang dùng, tự tin xử lý lỗi cơ bản và không bao giờ lo bị thợ luộc đồ.

Chức năng sống còn của cụm sấy máy photocopy văn phòng

Mực máy photocopy văn phòng là hạt nhựa tích điện siêu nhỏ. Khi giấy đi qua trống drum và băng tải, hạt mực mới chỉ bám hờ trên bề mặt sợi cellulose. Giai đoạn này chỉ cần thổi nhẹ là bay sạch. Cụm sấy đảm nhận nhiệm vụ cuối cùng: nung chảy hạt mực và ghim chặt vào thớ giấy.

Quá trình này đòi hỏi sự kết hợp chuẩn xác giữa hai yếu tố: nhiệt độ từ 160°C đến 190°C và áp lực nén cực lớn. Thiếu nhiệt, mực không chín gây lem bẩn. Thừa nhiệt, giấy cháy xém hoặc quăn queo kẹt cứng bên trong khung sấy. Một cụm sấy vận hành trơn tru là điều kiện tiên quyết để máy chạy mượt hàng chục nghìn bản in mỗi tháng.

Chi tiết cấu tạo cụm sấy máy photocopy văn phòng

Hệ thống sấy là một cụm cơ nhiệt phức tạp với nhiều linh kiện phối hợp nhịp nhàng. Dưới đây là các thành phần cốt lõi cấu thành:

1. Lô sấy (Hot Roller) hoặc Áo sấy (Fuser Film)

Đây là trục lăn trực tiếp truyền nhiệt vào mực. Ở các dòng máy công nghiệp, lô sấy thường là ống kim loại rỗng phủ lớp sơn Teflon chống dính. Đối với các dòng máy văn phòng đời mới, nhà sản xuất chuộng dùng ống film mỏng bọc ngoài lõi gốm để tiết kiệm điện và rút ngắn thời gian sấy ban đầu.

2. Lô ép (Pressure Roller)

Nằm ngay bên dưới lô sấy, lô ép làm bằng cao su chịu nhiệt bọc lớp silicone mềm. Nhiệm vụ của nó là tạo lực ép thẳng đứng đẩy giấy miết chặt vào lô sấy. Độ đàn hồi của cao su quyết định bản in sắc nét hay mờ nhạt.

3. Nguồn cấp nhiệt và Cảm biến kiểm soát

Nhiệt lượng được cấp bởi đèn halogen công suất cao đặt trong lòng lô sấy hoặc thanh điện trở gốm. Cạnh đó, cảm biến nhiệt (thermistor) áp sát bề mặt để liên tục đo đạc thông số. Cầu chì nhiệt (thermostat) đóng vai trò chốt chặn an toàn, tự động ngắt mạch nếu nhiệt vượt ngưỡng 210°C để chống cháy nổ.

4. Cò tách giấy và bạc đạn chịu nhiệt

Các móng tách giấy nhỏ bằng nhựa chịu nhiệt ép sát lô sấy giúp bóc tách tờ giấy rời khỏi trục lăn. Toàn bộ trục quay được đỡ bằng các vòng bi (bạc đạn) bôi trơn chuyên dụng, cho phép quay liên tục ở vận tốc cao.

Bảng tổng hợp linh kiện cụm sấy máy photocopy văn phòng

Cảnh báo sai sót thực tế khi sửa cụm sấy máy photocopy văn phòng

Làm nghề lâu năm, tôi chứng kiến vô số trường hợp dở khóc dở cười do thợ thiếu tâm hoặc người dùng tự vọc vạch ăn bớt công đoạn. Lỗi nặng nề nhất là dùng mỡ bò thông thường hoặc mỡ bôi trơn rẻ tiền để tra vào bạc đạn và thanh nhiệt film sấy.

CẢNH BÁO NGUY HIỂM: Nhiệt độ làm việc trong cụm sấy lên tới gần 200°C. Các loại mỡ thường sẽ bị cháy khét lẹt, vón cục thành muội than chỉ sau 200 trang in. Hậu quả là bó cứng bạc đạn, rách toạc áo film, cháy luôn thanh nhiệt và gãy bánh răng truyền động.

Một lỗi phổ biến khác là khi kẹt giấy, người dùng lấy kéo hoặc mũi dao nhọn chọc vào gắp giấy. Hành động này làm trầy xước lớp chống dính trên lô sấy. Một vết xước nhỏ bằng đầu kim cũng đủ khiến mực bám chết vào trục, làm bản in ra vệt đen vĩnh viễn và buộc phải thay lô sấy máy photocopy văn phòng mới tốn tiền triệu.

Lời khuyên kéo dài độ bền cho cụm sấy máy photocopy văn phòng

Khi chọn mua máy hoặc gọi thợ thay cụm sấy máy photocopy văn phòng, bạn hãy trực tiếp kiểm tra bản test trên giấy dày định lượng 160gsm. Nếu máy ép mực bóng đều, miết tay không bong tróc và không để lại nếp nhăn thì cụm sấy đạt chuẩn. Luôn yêu cầu sử dụng mỡ chịu nhiệt trắng chuyên dụng khi bảo trì. Nếu thiết bị văn phòng của bạn đang gặp hiện tượng kẹt giấy liên tục hay sống mực, hãy ngắt nguồn điện và liên hệ ngay thợ cứng tay để fix dứt điểm, tránh nát máy không đáng có.
